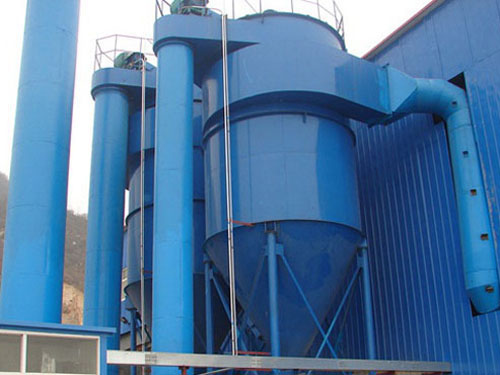

ZC-Ⅱ/Ⅲ型機械回轉反吹扁布袋除塵器屬低能清灰、外濾型袋式除塵器，它的濾袋采用扁袋，將濾袋的橫截面形狀作成梯形或楔形。與圓形濾袋相比，在濾布單位面積的過濾負荷相同的條件下，其占地面積小，結構緊湊，即單位體積內可布置較多的過濾面積，這是它的一大特點。目前它已逐步在機械、冶金、電力等部門工廠推廣使用。



ZC型機械回轉反吹扁袋除塵器構造：



1、上部箱體。上部箱體部分包括：上部筒體、頂蓋、出風管和護欄與立梯。頂蓋為回轉式，上部設有濾袋換與檢修人孔；頂蓋外側設有升降式輥輪和圍擋式密封槽，方便濾袋換與筒體密封兼容。在頂蓋上設護欄，沿筒身下沿設有立梯或環形爬梯。



2、中部箱體。中部箱體部分包括：中部筒體，花板，濾袋和濾袋定位板。濾袋定位板，待花板定位焊接后，按濾袋實際位置找正、焊接固定在中箱體下部筒壁上。



3、下部箱體。下部箱體部分包括：下部筒體、灰斗、人孔、底座和星形卸料器；進風管定位焊接在下部筒體上。底座直接焊接在灰斗上，其螺栓孔位置按設計定位；設備支架按用戶需要配設。



4、反吹風系統。反吹系統分為上進式和下進式兩種形式。推薦應用上進式反吹風系統，反吹風機直接安裝在除塵器頂蓋上，抽取大氣空氣或凈室氣體，循環組織反吹清灰。



ZC-Ⅱ/Ⅲ型機械回轉反吹扁布袋除塵器與國內常用的脈沖布袋除塵器相比具有以下特點：



1、殼體按旋風除塵器蝸殼型設計，能起局部旋風作用，減輕濾袋負荷。圓筒拱頂?shù)捏w形，受力均勻、抗爆性能好。



2、采用了設備配套的高壓風機反吹清灰，不受使用場合氣源條件的限制，易損件少，維護簡便、運行可靠、克服了壓縮空氣脈沖清灰的弊病、反吹風作用距離大、可采用長濾袋、充分利用空間、占地面積小。



3、采用梯型扁袋在圓筒體內布置，結構簡單緊湊，過濾面積指標高。在反吹風作用下，梯形扁袋振幅大，只需一次振擊，即可抖落積塵、有利于提高濾袋壽命。



4、用除塵器的阻力作為信號，可自動控制回轉反吹清灰，視入口濃度高低，自動調整清灰周期。



5、本設備上蓋分為多塊，可隨意打開，換袋、維護非常方便。



6、本設備經幾次設計后，入口濃度不必限制在15克/m3。即使150克/m3也不必增加旋風除塵器。本設備具有旋風除塵器的功能，但是不存在旋風除塵器的阻力。雖然本設備增加成本費用，售價不會提高。



7、除嚴寒地區外，本除塵器可室外露天設置，不用建造除塵器間。



由于回轉反吹扁袋除塵器設計合理，結構簡單，運行可靠，維護方便，幾乎無易損件，與其它型袋式除塵器相比，綜合性能具有多的優越性。



ZC-Ⅱ/Ⅲ型機械回轉反吹扁布袋除塵器工作原理：



過濾工況—含塵氣流由切向進入過濾室上部空間，由於入口為蝸殼型。大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰斗。小顆粒塵彌散于過濾室袋間空隙從而被除塵濾袋阻留。粘附在濾袋外層，凈化空氣透過濾壁經花板上濾袋導口匯集于清潔室，由通風機吸出而排放于大氣中。



工況—隨著過濾工況的進行，阻留粉塵逐漸增厚因而濾袋阻力逐漸增加。當達到反吹風控制阻力上限時，根據需要可以手動開啟反吹風機，也可由差壓變送器發出訊號自動啟動反吹風機及反吹風旋臂傳動機構進行反吹。自控裝置我公司也可以配套提供。具有足夠動量的反吹風氣流由旋臂噴口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振擊，抖落積塵。旋臂分圈逐個反吹。當濾袋阻力降到下限時，反吹風機構手動關閉或自動停止工作，為節約反吹風機動力，減少反吹風量對于三、四圈（即144ZC—Ⅱ20ZC—型）布袋除塵器設有分圈反吹機構使每次只反吹一個濾袋。



ZC型機械回轉反吹扁袋除塵器安裝、試車：



1、灰斗過濾室筒體，清潔室等各法蘭之間應嵌入密封填料才能擰緊螺栓，防止漏氣。



2、各入孔門、防爆門、觀察孔等處，均應有橡膠條，以保證其密封性。



3、花板與托架，托架與擱圈之間應嵌入密封填料，然后緊固及調整螺栓，使花板平面與轉臂反吹風口平行且保證62mm距離。



4、花板的梯形孔應與下托架上的相應定位圈垂直，防止放入濾袋框架后上口歪斜漏氣。



5、反吹風旋臂傳動機構安裝時要注意上下垂直，旋臂回轉平面與框架導口上平面平行且保持2—4mm距離。轉動要靈活，風口翻轉裝置與撞頭位置恰當，翻動正確靈活。



6、濾袋框架外面套上濾袋(絨毛朝里)，袋口與導口用壓條栓緊，防止漏氣，然后小心插入花板中(注意不使濾袋劃破或劃傷)，尾端錐肖插入下托架相應的定位圈中，上部導口框下面放上橡膠圈后用壓板斜肖壓緊。



7、頂蓋合上后，應先試其旋轉是否靈活，頂蓋與清潔室外圈結合處應用橡膠密封，保證頂蓋下合時的密封性。



8、安裝完畢后，各傳動部分均應加注潤滑油，然后試轉一下檢查減速器是否反轉，如反轉，應立即重新接線，以免損壞機件，確實無誤再正式啟動。



ZC-Ⅱ/Ⅲ型機械回轉反吹扁布袋除塵器技術性能：
