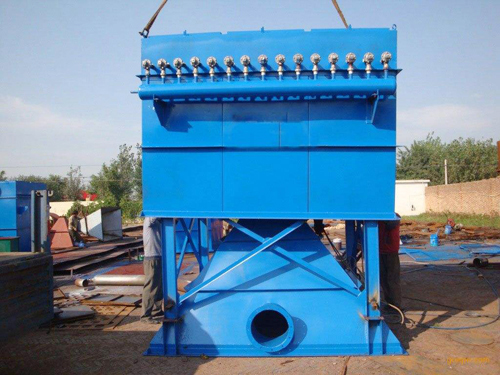

HD型單機除塵器是一種小型的布袋除塵器，該類除塵器有在線噴吹清灰和離線噴吹清灰兩種清灰方式。采用高壓（0.5~0.7MPa）大流量脈沖閥逐行濾袋噴吹清灰的技術，廣泛用于建材、冶金、礦山、煤炭、非金屬礦粉加工等行業的含塵氣體凈化處理系統，是環保除塵的理想設備。



HD型單機除塵器是國內較的除塵設備，該設備由風機、濾芯式過濾器、集塵器三位一體。此單機除塵器的濾筒選用聚脂纖維制造而成，具有除塵效率高收集粉塵細、外形尺寸小、安裝維修方便、使用壽命長等諸多優點。在設備運行過程中，由于過濾器里的過濾筒表面粉塵的連續沉淀，就逐漸形成了阻力，很快就會在過濾筒表面達到飽和，當達到的飽和允許阻力值后，電控自動脈沖反吹系統，進行自動清潔。它是靠壓縮空氣通過噴吹實現的。把過濾筒依次單獨進行清潔，因此在清潔過程中保證了空氣流動，因此該設備可連續24小時工作，除塵效果仍十分良好。



HD型單機除塵器主要有以下部分組成：



1、箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋籠架、檢修門，箱體設計耐壓為5000pa。



2、出風系統：包括出風防雨罩。



3、噴吹系統：包括氣包、噴吹管、脈沖閥、控制儀。



HD型單機除塵器的特點：



1、采用電機帶動連桿機構，進行定時搖振清灰或手控清灰；



2、體積小，運用靈活，除塵效率高；



3、設計多種集灰結構，清灰方便。



HD型單機除塵器的三種排灰方式：



1、HD型單機除塵器底部設有灰斗集灰，粉塵落入灰斗中，由工作人員定期清理，主要適用于濃度不高的通風口氣體凈化。



2、HD型單機除塵器底部設有抽屜集灰，直接落入抽屜，直接將抽屜抽出，排灰方便。一般適用于庫底及輸送設備的揚塵點。



3、HD型單機除塵器底部為敞開式，不設有灰斗和抽屜，粉塵直接回收，專用于煤倉、料倉、庫倉的粉塵凈化和收集。



HD型單機除塵器工作原理：



含塵氣體由除塵器入口進入箱體，通過除塵濾袋進行過濾，粉塵被留在除塵濾袋內表面，凈化后的氣體通過濾袋進入風機，由風機吸入直接排入室內，亦可以接排風管將尾氣排到室外。隨著過濾時間的增加，除塵濾袋內表面黏附的粉塵也不斷增加，除塵濾袋阻力隨之上升，從而需要清灰，清灰完畢后，單機袋式除塵器又正常進行工作。HD型單機除塵器采用自控清灰機構進行定時振打清灰或手控清灰機構人工停機后自動振打數十秒，使粘在除塵濾袋內表面的粉塵抖落下來。粉塵落到灰斗、抽屜或直接落到產塵設備中。



HD型單機除塵器是專為水泥廠庫頂、庫底、皮帶輸送及局部塵源而設計的，也可以用于其它行業的局部塵源除塵用。具有體積小、處理風量大、結構緊湊、使用方便可靠等優點，從除塵器上下來的粉塵可直接排入倉內，亦可直接落在皮帶上，含塵氣體由除塵器下部進入除塵器，經濾袋過濾后，清潔空氣由引風機排出。除塵器工作一段時間后，濾袋上的粉塵逐漸增多致使濾袋陰力上升，需要進行清灰，清灰完畢后，除塵器又正常進行工作。



單機除塵器應用了大流量脈沖閥逐條濾袋噴吹清灰的技術，與國內其它單機相比，具有清灰動能大，清灰效率高的特點，另外它還有結構簡單緊湊、安裝容易、維護方便的特點。所以在礦山、化工、煤炭、非金屬礦粉加工等行業中有廣泛的用途。



過濾工況：HMC脈沖單機除塵器含塵氣體由灰斗(或下部敞開式法蘭)進入過濾室，較粗顆粒直接落入灰斗或灰倉，較細顆粒含塵氣體則上升至濾袋表面，經濾袋過濾，粉塵阻留于濾袋表面，凈化后的氣體經袋口進入凈氣室，由系統風機排入大氣。



清灰工況：隨著過濾的不斷進行，濾袋表面積聚的粉塵不斷增加，導致設備阻力會上升，這時就需要進行脈沖反吹清灰，HMC脈沖單機除塵器系統自帶的專用脈沖清灰程序控制儀便開始工作，按照預先設定好的脈沖噴吹間隔時間順序開啟電磁脈沖閥，使高壓壓縮空氣通過行噴管的噴口瞬時高速噴入濾袋，反吹清灰過程依次噴吹單排濾袋，其它濾袋仍處于過濾狀態。高速反向氣流使濾袋突然膨脹，附著在袋表的粉塵脫落掉入灰斗(或灰倉)，粉塵由翻板閥或輸灰機構排出。



HD單機除塵器技術性能：
